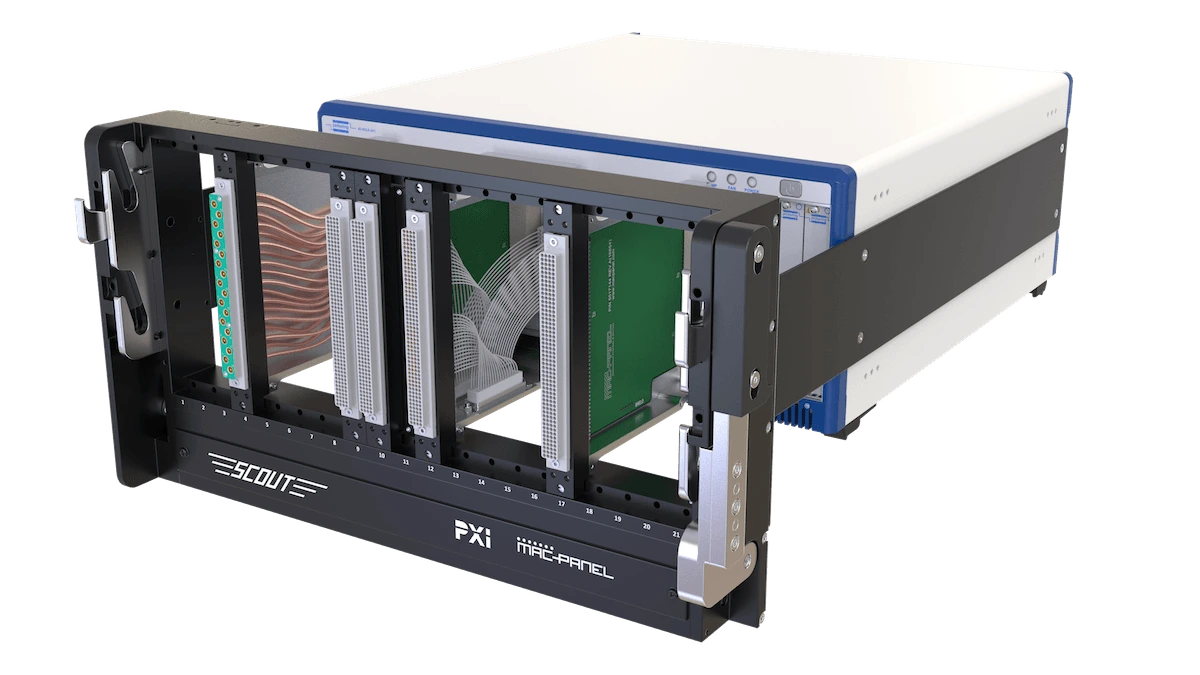

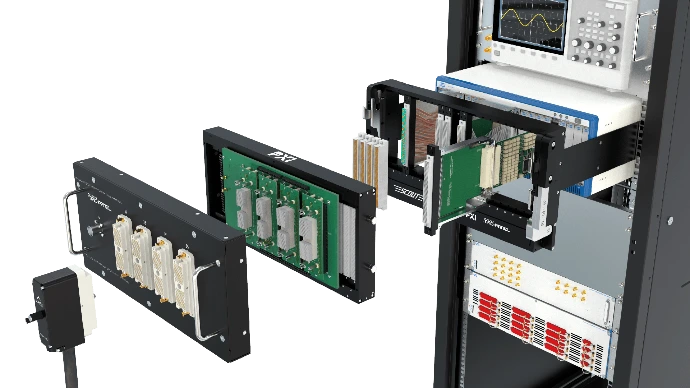

• Connexion Directe : Les instruments sont connectés à un module de connexion via un adaptateur, qui se fixe directement au fond de panier du châssis. Cela permet une intégration facile des instruments.
• Conception Modulaire : Les instruments peuvent être ajoutés ou retirés facilement pour des opérations de maintenance ou de calibration, réduisant ainsi les temps d'arrêt.
• Système d'Adaptateur : Les adaptateurs utilisent des porte-modules compatibles avec les modules de connexion de la série L2000, offrant une grande polyvalence.
• Options d'Interconnexion : SCOUT propose une large gamme de solutions d'interconnexion, incluant des combinations de puissance, signal, coaxial, RF et hybrides, adaptées à divers environnements de test.

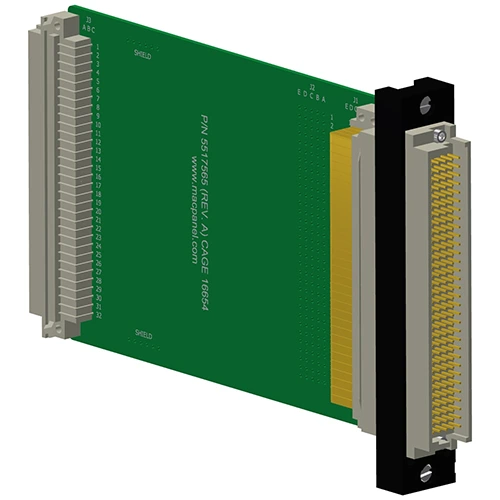

• Connexions basées sur des cartes PC : La connexion entre l'instrument et le module d'interface est réalisée à l'aide de cartes PC, éliminant le besoin de câblage dur et offrant une alternative rentable.

Ce système modulaire et polyvalent est conçu pour simplifier les processus de test, améliorer l'efficacité de la maintenance et réduire les coûts dans les environnements PXI.

Un Mass Interconnect est un système d’interconnexion permettant de relier de manière fiable et répétable les équipements de test automatique (ATE) à leurs interfaces.

Les interfaces peuvent être configurées pour s’adapter à tout type d’E/S ATE, quelle que soit la taille ou la complexité du système.

Ce type de solution offre :

• • Une connexion extrêmement fiable à chaque utilisation

  • La possibilité de remplacer des outillages de test en quelques minutes, avec l’assurance d’une connexion parfaitement fonctionnelle

  • Une simplification significative de la conception des systèmes ATE

  • Une solution évolutive, pérenne et adaptée aux besoins futur

En résumé, un Mass Interconnect garantit une interconnexion système hautement fiable, compatible avec de nombreux types de signaux et plateformes d’instrumentation, quelle que soit la configuration des E/S.

Les différentes solutions de Mass Interconnect :

Les solutions de Mass Interconnect existent sous plusieurs formes afin de répondre aux exigences électriques et mécaniques de chaque application. Le choix dépend principalement des contraintes du projet.

Les deux grandes catégories sont :

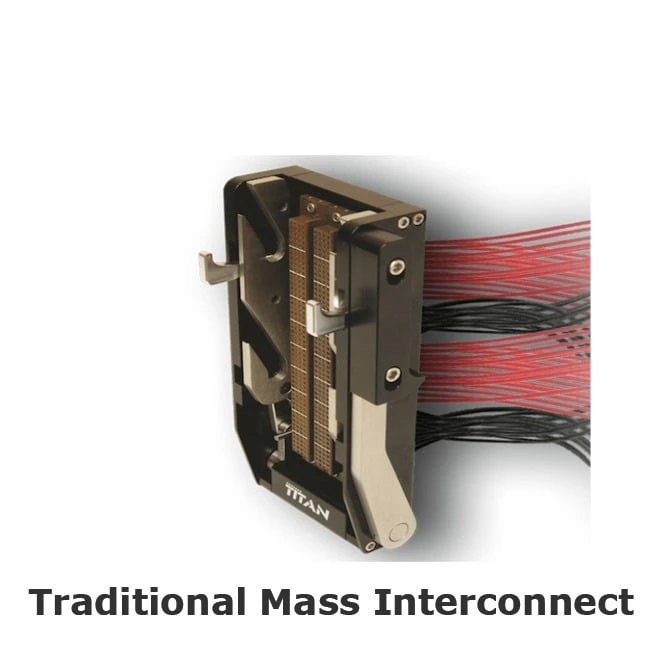

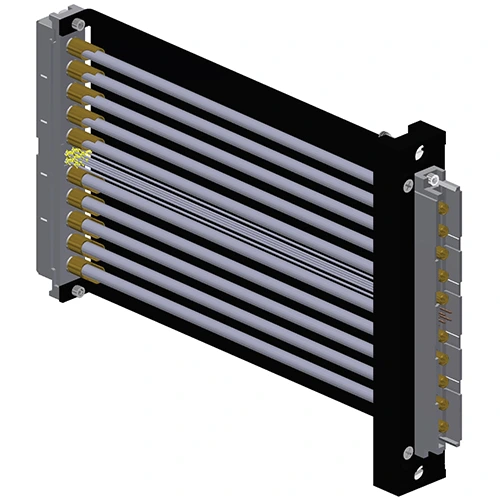

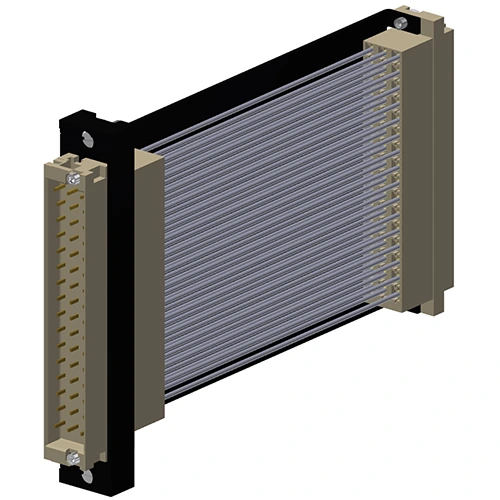

• • Les Mass Interconnect traditionnels avec câblage

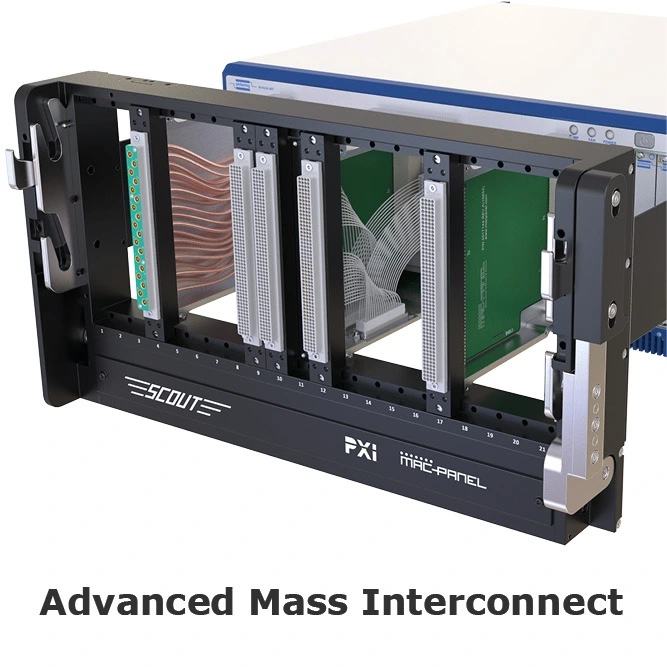

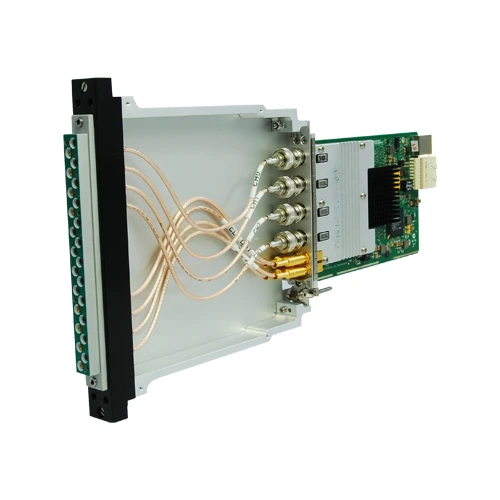

  • Les Mass Interconnect de nouvelle génération, dits « avancés »

Chaque approche présente des avantages spécifiques selon les besoins en performance, flexibilité et évolutivité.

Architecture d’un système de connexion Mass Interconnect standard

Un système Mass Interconnect se compose de deux ensembles principaux :

Composants côté outillage DUT/UUT : Ces éléments sont intégrés à l’outillage de test et assurent l’interface directe avec le produit à tester.

Composants côté système : Ils sont installés côté ATE et garantissent la connexion fiable avec les instruments de mesure.

Connecteurs d’E/S de petite taille

Les DUT peuvent être reliés au système de test via des connexions par câbles.

Un même système ITA permet de connecter plusieurs DUT, soit pour tester plusieurs produits identiques simultanément, soit pour tester différents dispositifs en utilisant le même matériel.

Cette approche offre une grande flexibilité tout en optimisant les temps de changement et les coûts d’infrastructure.

Pour démarrer : choisissez une configuration .

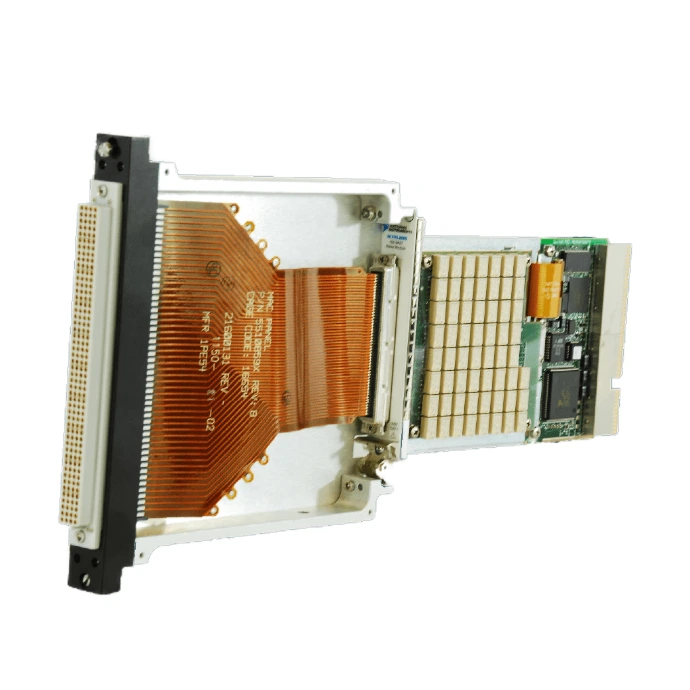

Une interface SCOUT EXPRESS nécessite peu de travail de conception système et peut être entièrement assemblée et connectée en quelques heures. De plus, cette interface peut être reconfigurée pour répondre à des applications diverses en moins d'une heure, simplement en remplaçant les instruments et leurs modules de connexion DAK (Direct Access Kit). Cela apporte une réelle évolutivité aux systèmes en production, comme jamais observé dans les systèmes ATE.

“SCOUT EXPRESS est une interface système haute performance pour les systèmes de test Keysight TS-8989.”

Avantages de SCOUT EXPRESS :

L’approche modulaire de SCOUT EXPRESS présente de nombreux avantages par rapport aux interfaces traditionnelles reposant sur des connexions câblées, notamment :

• Disponible pour les versions hybrides PXI et pleine largeur SLU du TS-8989
• Performances optimales des signaux, avec des pertes minimales, garantissant une performance uniforme entre les instruments et les systèmes
• Absence d’interférences de signal dues aux crosstalk des câbles
• Conception du système simplifiée, réduction significative du temps de fabrication et des coûts
• Seulement quatre conceptions DAK nécessaires pour couvrir toute la gamme TS-8989 SLU de KEYSIGHT
• SCOUT EXPRESS permet de reconfigurer rapidement une configuration TS-8989 en quelques minutes
• La conception ITA utilise des connecteurs COTS pour plus de polyvalence et une réduction des coûts

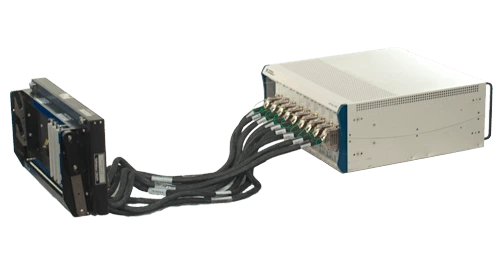

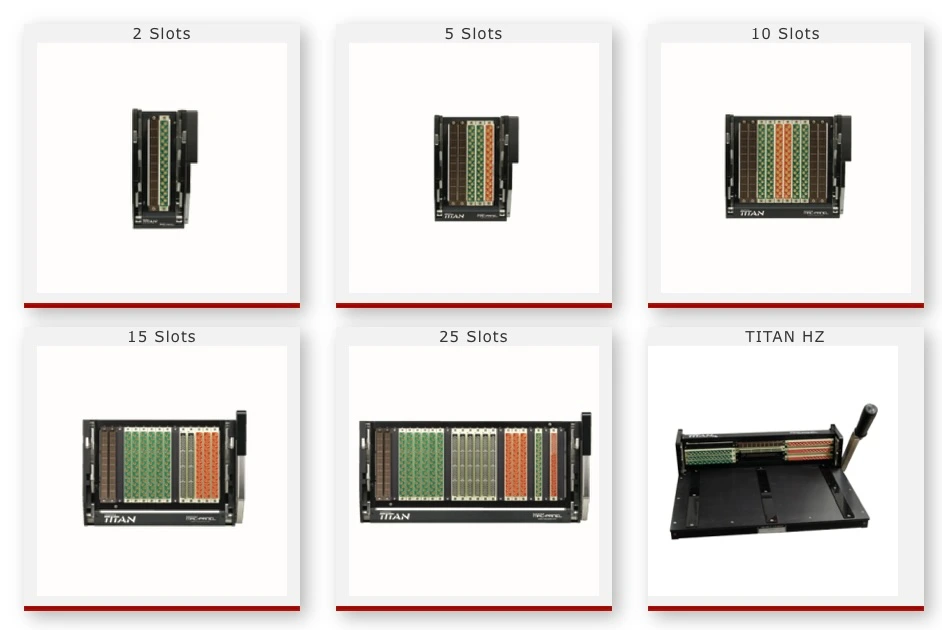

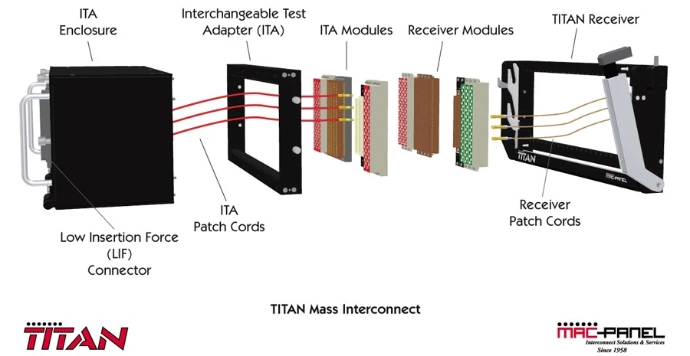

TITAN établit la norme en matière de performance, de modularité de configuration et de fiabilité à long terme pour les systèmes d'interconnexion de masse. TITAN a été conçu pour offrir une flexibilité de configuration exceptionnelle, compatible avec toutes les plateformes ATE, et propose une densité d'E/S inégalée, associée à la plus large gamme de types de contacts disponibles pour l'interconnexion de masse.

• ITAN HZ : La Dernière Innovation de la Gamme TITAN
• Le TITAN HZ est le dernier membre de la famille TITAN, conçu dans un format horizontal. Il est particulièrement adapté aux applications nécessitant une interface à profil bas ou pour l'interfaçage avec des dispositifs de test à "bed of nails" (lit de clous). Voici les principales caractéristiques du TITAN HZ :
• Profil Bas : Conçu pour des applications nécessitant une interface avec un profil réduit.
• Modules Horizontaux : Peut accueillir jusqu’à 12 modules TITAN montés horizontalement.
• Connexions Signal : Supporte jusqu'à 2400 connexions de signal.
• Combinaison Haute Densité : Permet de combiner des I/O de signal haute densité avec des contacts pour l’alimentation et le coaxial.
• Configuration Horizontale : Équipé d’une étagère pour dispositif de test de 11 pouces intégrée en standard.
• Applications "Bed of Nails" : Interface idéale pour les applications de dispositifs de test à "bed of nails".
• Manche d'Engagement : Peut être configuré avec le manche d'engagement à gauche ou à droite du récepteur.

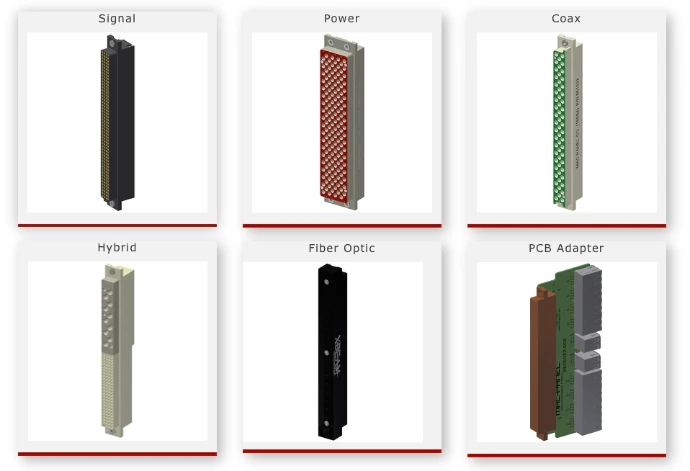

• Les modules TITAN prennent en charge une grande variété de types de signaux, y compris les signaux HD, l'alimentation, le coaxial et le pneumatique. Cliquez sur les liens ci-dessous pour explorer les différentes familles de modules compatibles avec TITAN :

  • • Modules de Signal HD
    • Modules d'Alimentation
    • Modules Coaxiaux
    • Modules Pneumatiques
• Ces modules sont conçus pour offrir une flexibilité maximale et une performance optimale dans divers environnements de test.

• Les modules prennent en charge une grande variété de types de signaux, notamment les signaux HD, l'alimentation, le coaxial et le pneumatique.
•
• Contact de Signal HD
• Contacts d'Alimentation
• Contacts  Coaxiaux
• Contacts  Pneumatiques

TITAN prend en charge l'utilisation de ITA (Interface Test Adapters) conçus sur mesure ou préfabriqués, selon ce qui convient le mieux à vos besoins. Consultez nos services de câblage pour obtenir de l'aide sur tout câblage personnalisé nécessaire pour votre projet.
