Testeur de Câblage:

Fonctionnalités de test :

• Scannez pour vérifier la continuité (interruptions, courts-circuits, erreurs de câblage, connexions instables).
• Mesurez la résistance et évaluez la qualité des connexions et des non-connexions prévues (séries M3 et M4).
• Évaluez la résistance, la capacité, les relations entre les paires torsadées, la longueur des fils/câbles et localisez les défauts (coupures/courts-circuits) avec la série M4.

Affichage dynamique et graphique du câblage/Netlist :

• Vérifiez l'orientation des diodes.
• Définissez des tolérances asymétriques en valeurs absolues ou en pourcentage.
• Plus de 500 graphiques de connecteurs inclus.
• Rapports personnalisables en couleur, imprimables et prêts à l'emploi.

Interface multilingue :

• Écrans de navigation, rapports et étiquettes disponibles en plusieurs langues.

Vérification PASS/FAIL :

• Sélection selon vos besoins.

Cartes CB à changement rapide avec détection automatique :

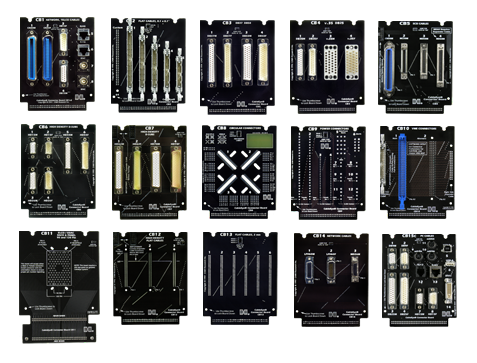

• Plus de 60 cartes standards permettent de tester plus de 200 types de connecteurs.

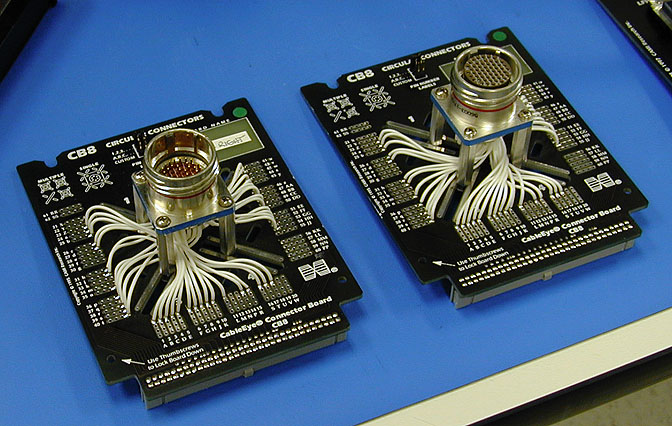

• Carte universelle CB8 pour le prototypage et les connecteurs circulaires, ou CB28 pour fils nus.

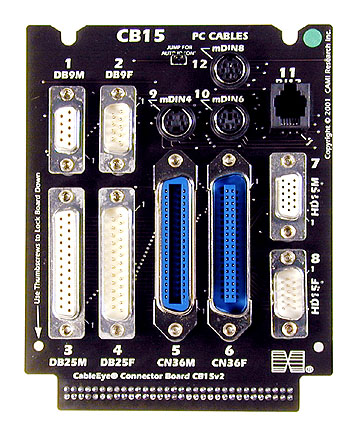

• Ensemble CB15 inclus.

Modules de contrôle :

• Tous les modules de contrôle, sauf le M2Z, supportent les câbles jusqu'à 76 conducteurs et sont extensibles.

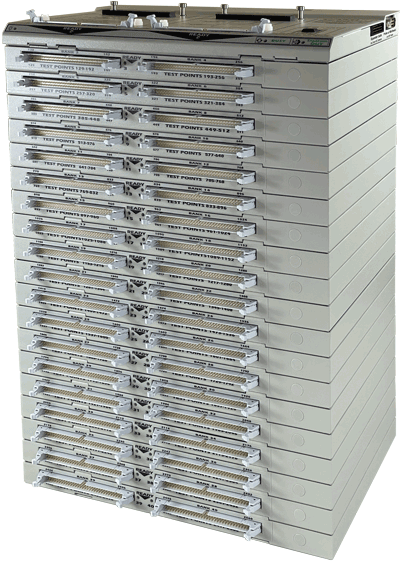

• Superposez un ou plusieurs modules d'extension de 128 points sous le module de contrôle pour des câbles plus grands.

Supporte une variété de microcontrôleurs, mémoires série et autres dispositifs programmables

• Programmation à grande vitesse
• Conception compacte, idéale pour une intégration aisée dans des bancs de test (facilité d'installation)
• Fonctionnement autonome ou sous contrôle d'un hôte
• Optimisé pour une interface conviviale avec les systèmes de test automatisés (ATE)
• Prise en charge de nombreuses interfaces : JTAG, SWD, UART, SPI/QSPI, BDM, SWIM, I2C, DAP, cJTAG, C2, ICSP, PDI, UPDI, FINE, MUST/MICE, MON08, ISSP, ICC, MDI, OUT, PSI5, SBW, interfaces sur mesure, etc.
• Stockage des données sur une carte mémoire intégrée
• Alimentation de sortie configurable
• Tension d'I/O configurable

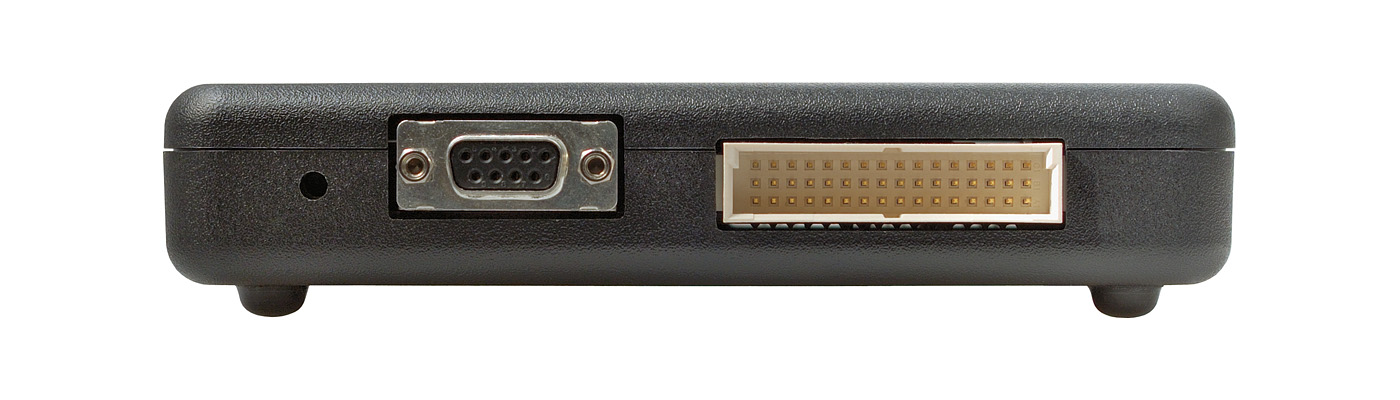

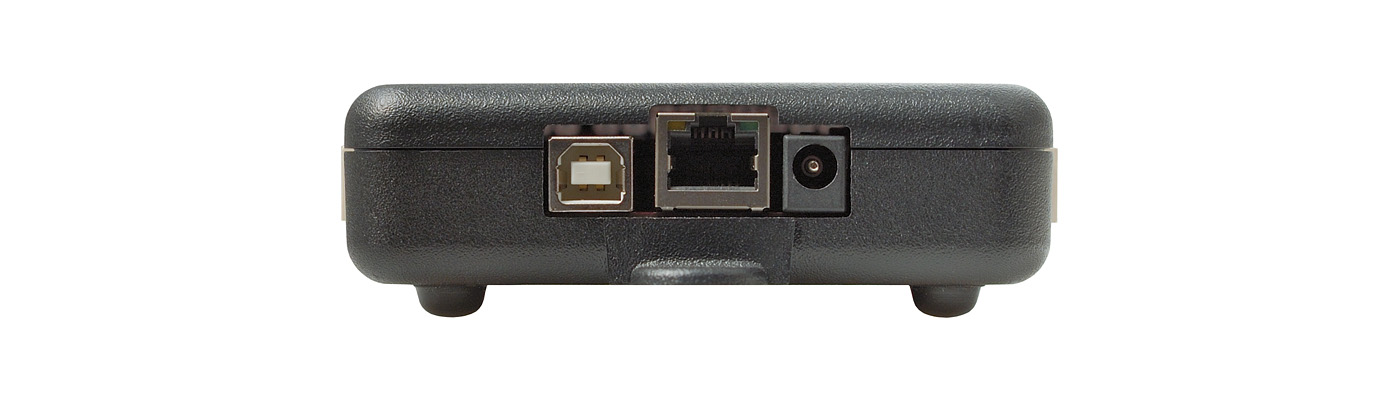

• Interfaces : USB, LAN, RS-232 et interface de bas niveau
• Bouton START pour un démarrage manuel
• Alimentation via USB ou adaptateur AC/D

1. Tests Haute Tension :

   • Réalise des tests de résistance d'isolation jusqu'à 1500V DC.
   • Effectue des tests de rigidité diélectrique (DWV) jusqu'à 1000V AC.
   • Garantit l'intégrité électrique et la sécurité des isolations.

2. Diagnostic Avancé :

   • Détecte les courts-circuits, les connexions ouvertes, les erreurs de câblage et les défaillances d'isolation.
   • Mesure avec précision la résistance et la résistance d'isolation. (mesure 4 fils possible)

1. Gestion Complète des Données :

   • Logiciel puissant pour configurer les tests, enregistrer les données et générer des rapports.
   • Stockage et récupération des données pour assurer une traçabilité et un contrôle qualité.

2. Configurations de Test Flexibles :

   • Paramètres de test personnalisables adaptés à différents types de câbles et de faisceaux.
   • Compatible avec divers connecteurs grâce à des adaptateurs modulaires.

3. Interface Conviviale :

   • Logiciel intuitif pour une configuration et une utilisation simples.
   • Affichage graphique en temps réel des résultats des tests.

Applications :

• Fabrication : Contrôle qualité dans la production de câbles et faisceaux.
• Maintenance et Réparation : Dépannage et validation des assemblages de câblage.
• Recherche et Développement : Prototypage et tests de nouveaux designs de câbles.
• Tests de Conformité : Vérification du respect des normes de sécurité et industrielles.

Le HVX CableEye CAMI est une solution polyvalente, indispensable pour les ingénieurs et techniciens cherchant un outil fiable pour le test et la validation des câbles.

Comme ses prédécesseurs, le WriteNow!  peut être contrôlé via un PC hôte grâce à une interface terminal standard (ASCII), mais il se distingue par une interface graphique utilisateur (GUI) encore plus intuitive et avancée. L’interface graphique permet une configuration rapide et un contrôle visuel complet de tous les paramètres du processus de programmation.

• Générateur de projet amélioré :
  Le WriteNow!  intègre un générateur de projet sophistiqué qui simplifie le processus de création et de débogage des projets de programmation. Ce générateur guide l'utilisateur à travers plusieurs étapes clés : sélection du dispositif cible, création du fichier source, configuration des paramètres de la carte, définition des options de programmation, téléchargement et exécution du projet.
• Prise en charge de multiples dispositifs et protocoles :
  Le WriteNow!  prend en charge une large gamme de dispositifs, allant des microcontrôleurs aux FPGA, ainsi que des composants à divers formats de boîtiers (SMT, BGA, etc.). Il peut également gérer des protocoles multiples comme JTAG, SPI, I2C, et bien d'autres, ce qui le rend extrêmement versatile pour des applications variées.

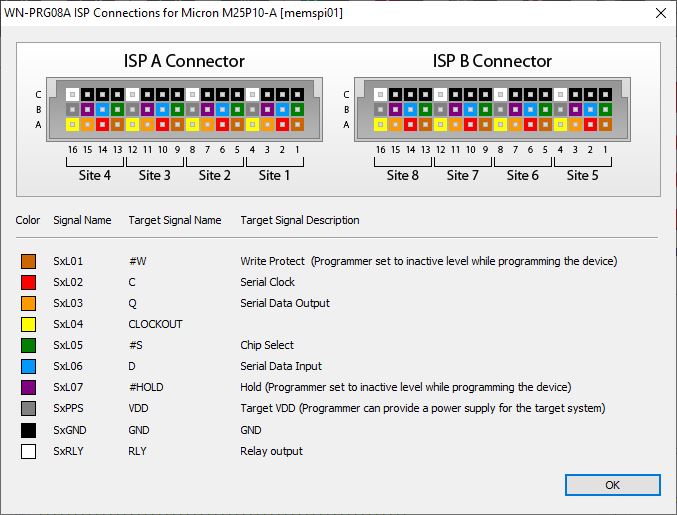

• Augmentation du nombre de canaux ISP :

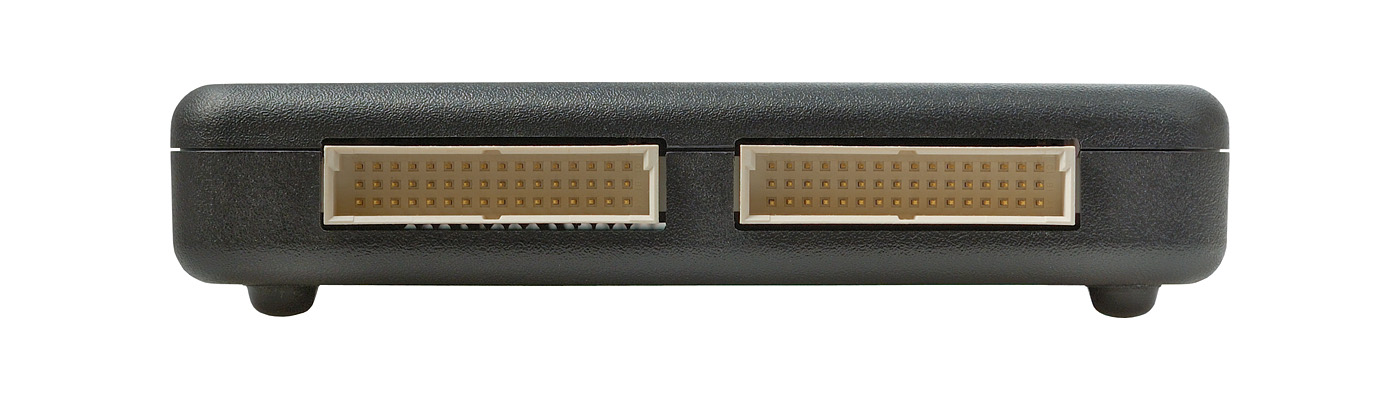

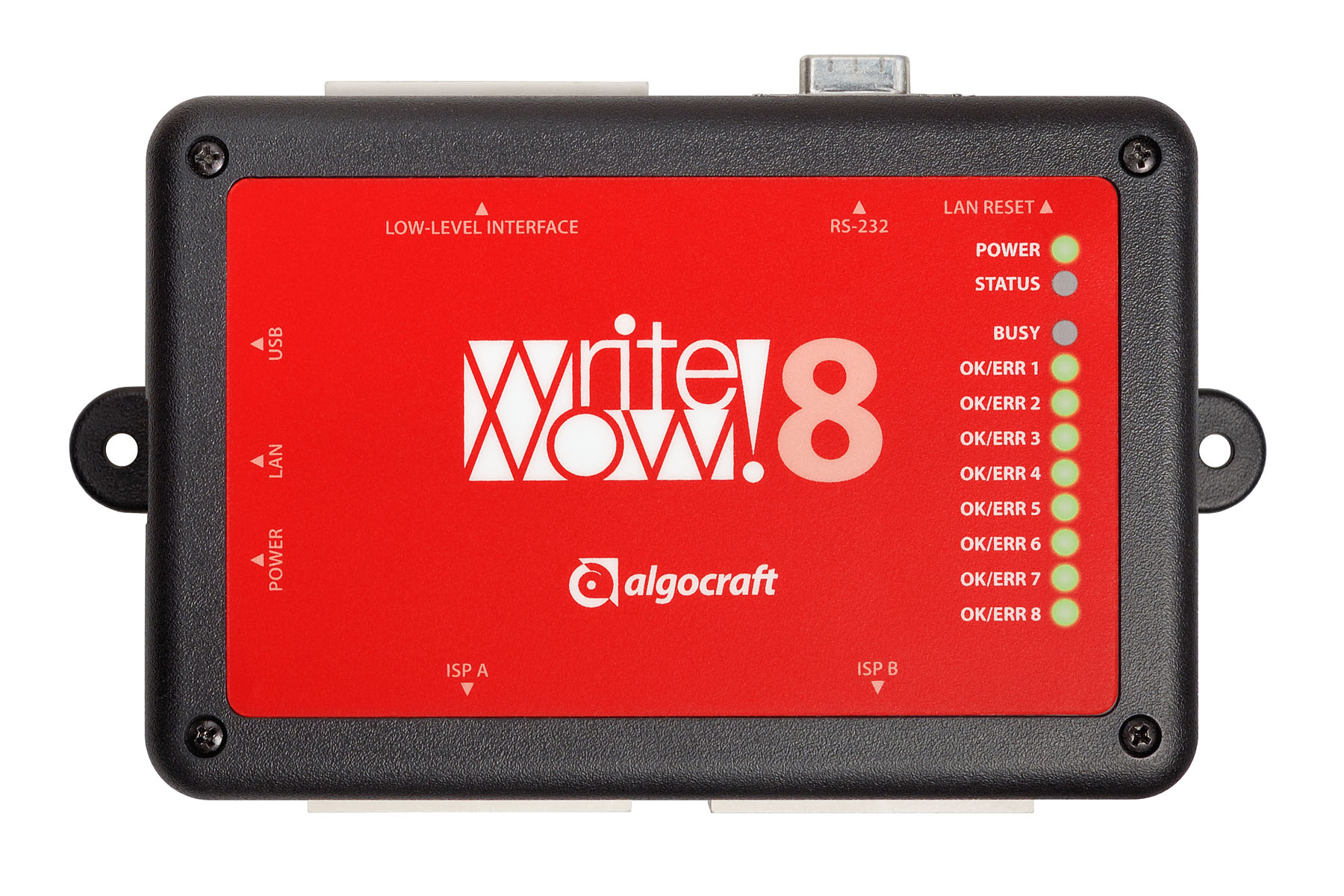

  Ce modèle est particulièrement conçu pour des applications de production à grande échelle grâce à son système étendu de 8 canaux ISP. Il peut donc programmer simultanément jusqu'à 8 dispositifs, augmentant ainsi considérablement l'efficacité de la production et réduisant les temps de cycle.
• Modules de relais et de démultiplexeur intégrés :
  Le WriteNow!  peut être équipé de modules relais et démultiplexeurs, permettant de gérer plus de connexions ISP. Cela permet une programmation simultanée de plusieurs dispositifs, tout en garantissant une isolation galvanique parfaite grâce à la technologie des relais Reed, minimisant ainsi les risques de court-circuit ou d’erreur.
• Contrôle et gestion des erreurs :
  Le WriteNow!  dispose de mécanismes de contrôle avancés pour vérifier la bonne programmation des composants, ainsi que des options d'auto-test et de validation des données après chaque cycle de programmation. L'intégration de tests intégrés assure que chaque dispositif est correctement programmé, minimisant les risques d'erreur.
• Gestion des configurations et des paramètres via code-barres :
  Le système utilise un scanner de code-barres pour valider la correspondance entre les outils et les dispositifs, assurant une configuration correcte du système avant chaque cycle de programmation. Cette fonctionnalité permet d’automatiser et de sécuriser l'intégration dans des environnements de production à volume élevé.
• Sécurité renforcée :
  Des fonctionnalités de sécurité telles que des barrières de relais et des protections contre les déconnexions accidentelles des câbles ISP sont incluses pour garantir un fonctionnement sûr et stable. De plus, des protocoles de sécurité comme les arrêt d'urgence et la déconnexion du courant principal sont intégrés pour éviter tout dommage ou incident pendant l'opération.
• Adaptabilité et évolutivité :
  Le WriteNow!  est conçu pour évoluer en fonction des besoins de production. Il peut être facilement mis à niveau avec de nouveaux modules ou adapté à des dispositifs spécifiques grâce à sa large gamme d’adaptateurs pour différents protocoles (CAN, LIN, SPI, etc.).​

Logiciel :

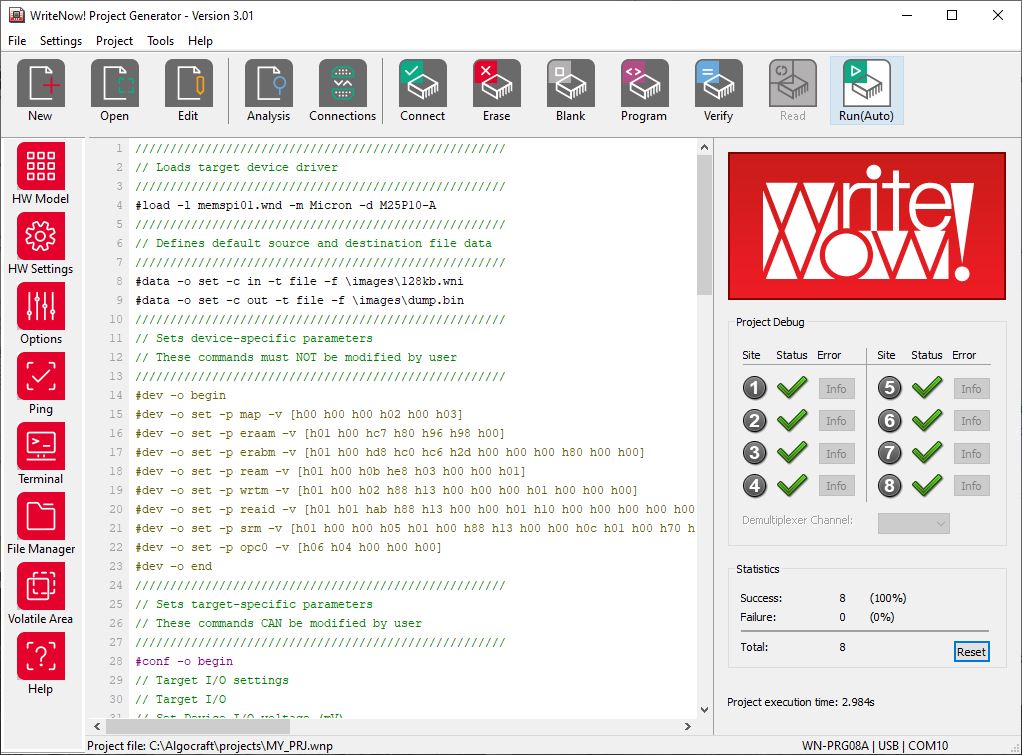

La série WriteNow! de programmeurs en circuit peut être contrôlée par un PC hôte via des chaînes ASCII simples, à travers une interface terminal standard. En plus de cela, une interface utilisateur puissante est fournie, permettant de configurer et de contrôler les instruments grâce à des procédures graphiques simples. Le WriteNow! Project Generator vous guide tout au long de la création et du débogage d'un projet de programmation en quelques étapes guidées : sélection du dispositif, création du fichier source, paramètres de la carte, options de flux de programmation, téléchargement et exécution du projet.

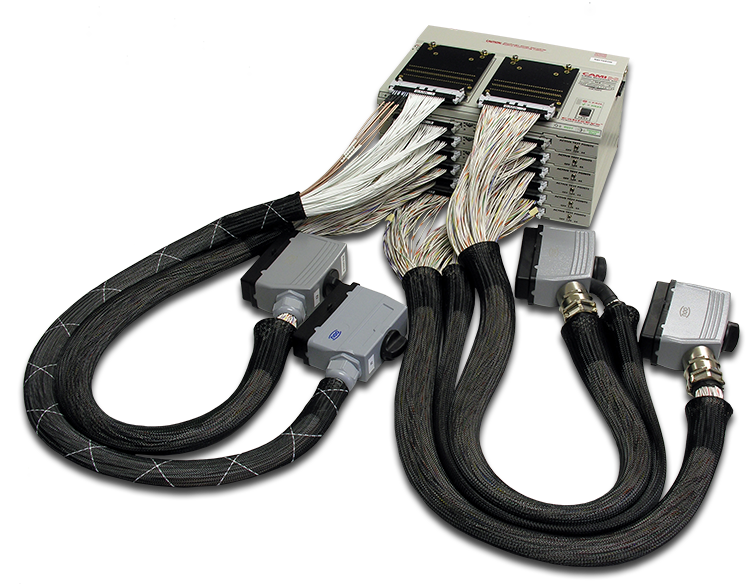

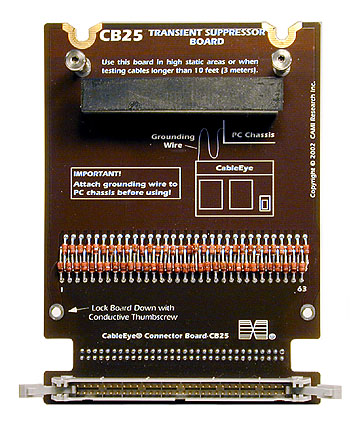

Ces dispositifs d'interface de test interchangeable, avec détection automatique, permettent une configuration et un test rapides des câbles standards. Notre testeur polyvalent vous propose plusieurs options de connexion à l'élément à tester. En plus des cartes de connecteur affichées sur cette page, vous pouvez également brancher vos propres câbles d'interface personnalisés directement sur l'un des connecteurs à 64 broches du testeur, ou utiliser un panneau d'interface de test, idéal pour un système monté en rack, consultez les exemples pour vous inspirer. Avec notre logiciel PinMap™ en option, vous pouvez rapidement cartographier votre faisceau de câbles ou votre panneau de connecteur personnalisé. Nous proposons également le développement d'interfaces de test sur mesure.

• Flexibilité Universelle : Compatibles avec une large gamme de connecteurs, des modèles standard aux conceptions sur mesure.
• Modularité : Interchangeables pour une adaptation rapide à différents types de câblages et de faisceaux.
• Efficacité : Configuration et reconfiguration simples pour des transitions rapides entre les tests.
• Fiabilité : Conception robuste garantissant des connexions précises et durables.
• Évolutivité : Permet d’étendre facilement les capacités du système selon les besoins spécifiques.
