Détecteur de Led :

Capacités de Mesure

• Mesure de LED jusqu’à 800 lumens

• Analyse individuelle des LED sur modules Matrix

• Résolution spatiale permettant le test de LED espacées de 1,1 mm centre à centre

• Mesure stable et répétable en conditions de forte luminosité

• Adapté aux LED haute puissance utilisées dans les phares avant automobiles

Technologie Optique

• Têtes optiques à très faible ouverture numérique (NA ≈ 0,05)

• Réduction des interférences lumineuses entre LED adjacentes

• Excellente sélectivité optique pour les matrices à forte densité

• Optimisation pour la capture précise du flux lumineux émis par chaque LED

• Conception adaptée aux environnements lumineux complexes des modules de phares

Compatibilité et Intégration

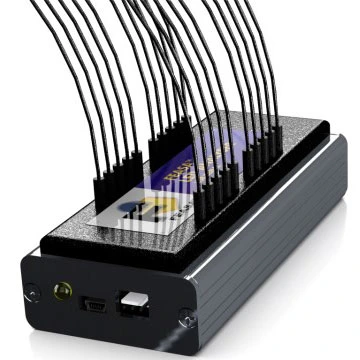

• Conçu pour fonctionner avec l’analyseur LED haute luminosité Feasa

• Compatible avec les technologies de fixation (fixtures) existantes

• Intégration facile dans des bancs de test automatisés

• Adapté aux environnements de production OEM et équipementiers automobiles

• Support des architectures de test en ligne ou en cellule dédiée

Interfaces et Communication

Le testeur prend en charge plusieurs interfaces industrielles afin de faciliter son intégration dans les systèmes de contrôle existants :

• USB

• Interface Série

• Daisy Chain pour configurations multi-capteurs

• ICT (In-Circuit Test)

Ces interfaces permettent une communication rapide avec les systèmes de supervision, PLC et logiciels de test.

Applications Typiques

• Test de phares LED avant automobiles

• Contrôle des modules Matrix LED

• Validation de l’assemblage optique

• Détection de défauts de luminosité, position ou fonctionnement LED

• Contrôle qualité en production de masse

Caractéristiques Techniques – Têtes Optiques Feasa

Versions Fonctionnelles (FB)

Versions ICT (IB)

Fonctions de Mesure

• Mesure de la luminance des écrans

• Mesure de la chromaticité (couleur)

• Adapté aux écrans LCD, TFT et autres technologies d’affichage automobile

• Haute répétabilité des mesures en production

Architecture du Système

L’Analyseur d’Écrans Feasa est composé de :

• Têtes de détection optiques

• Cordons fibre optique (Fiber Patch Cords)

• Module de mesure multicanal

Chaque module d’analyse prend en charge jusqu’à 6 canaux de mesure, permettant le test simultané de plusieurs zones d’un même écran ou de plusieurs écrans.

Extension et Modularité

• Possibilité de connecter plusieurs modules en Daisy Chain

• Extension simple du nombre total de canaux

• Adapté aux bancs de test multi-écrans ou aux lignes de production à haut débit

Calibration

Deux méthodes de calibration sont disponibles :

• Calibration dans le fixture à l’aide du spectromètre Feasa et d’une tête de luminance

• Calibration à partir d’un écran de référence validé, reconnu comme conforme

Ces options garantissent une précision de mesure élevée et une stabilité à long terme.

Interfaces de Communication

• USB

• Série

Ces interfaces assurent une intégration simple avec les systèmes de test, logiciels de supervision et automates industriels.

Applications Typiques

• Test d’écrans automobiles en production

• Contrôle qualité des modules d’affichage

• Validation des couleurs et de la luminosité

• Tests fonctionnels en fin de ligne

• Environnements OEM et équipementiers automobiles

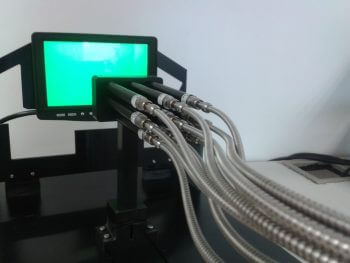

Analyseur d’Écrans Feasa

Paramètres Testés

Précision de Mesure

(Rétroéclairage RGB @ x = 0,333 / y = 0,333)

Répétabilité

Caractéristiques Électriques

Caractéristiques Physiques

Logiciel

Enjeux de Production et de Qualité

Les sous-ensembles du cockpit automobile sont souvent fournis par différents équipementiers. Il est donc essentiel de garantir :

• des tolérances strictes,

• des configurations de test standardisées,

• une correspondance parfaite des couleurs,

• et une homogénéité d’intensité lumineuse entre les différents modules.

Ces exigences sont indispensables pour éviter toute perception de non-uniformité de couleur ou de luminosité par l’utilisateur final, ce qui pourrait nuire à la qualité perçue du véhicule.

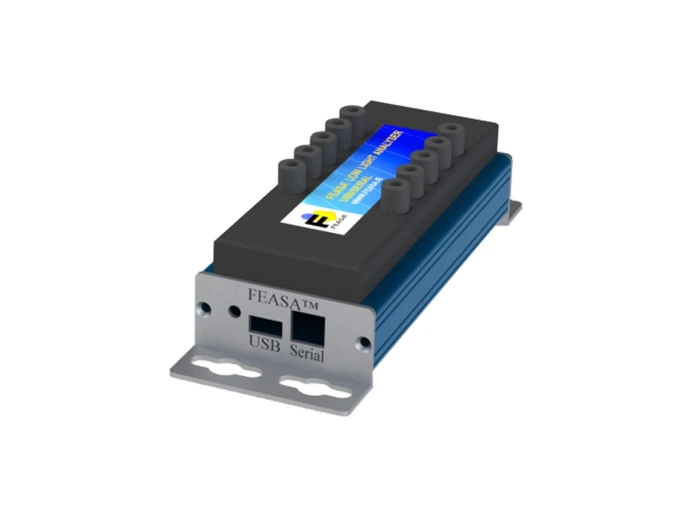

Solution Feasa – Analyseur LED Faible Luminosité

L’Analyseur LED Faible Luminosité Feasa constitue la solution idéale pour ces applications. Sa sensibilité accruepermet de mesurer avec précision des niveaux lumineux très faibles, notamment après le passage de la lumière à travers des matériaux plastiques gravés ou diffusants.

Paramètres Mesurés

Le système permet de tester avec précision :

• Intensité lumineuse

• Homogénéité des pièces

• Chromaticité (xy)

• Longueur d’onde dominante

• Température de couleur corrélée (CCT)

Avantages Clés

• Mesures rapides et répétables

• Haute précision à faible niveau lumineux

• Adapté aux environnements de production automobile

• Fiabilité et performances conformes aux standards des solutions de test LED Feasa

Analyseur LED Faible Luminosité Feasa

Précision (Accuracy)

¹ Valeur mesurée immédiatement après calibration à l’aide d’une source de référence connue.

Caractéristiques Optiques

Répétabilité

Caractéristiques Électriques

Caractéristiques Physiques

* Dimensions hors rayon de courbure de la fibre.

Logiciel
